工況參數匹配（核心前提）

溫度與壓力：明確設計溫度（含工作溫度、溫度）與設計壓力（取工作壓力的1.25-1.5倍系數）。高溫工況（≥400℃）需選耐溫材質（如310S不銹鋼、Inconel合金），并增加壁厚補償強度衰減；高壓工況（≥10MPa）需采用無縫盤管+液壓脹接/全熔透焊接，且需通過水壓/氣密性試驗。

介質特性：輸送腐蝕性介質（酸堿、鹽霧）需選316L、鈦材等耐腐材質，同時預留0.5-1.5mm腐蝕余量；含固體顆粒的磨損性介質需加厚壁厚或采用涂層；食品/制藥行業需選拋光材質（Ra≤0.8μm），避免衛生死角。

換熱需求：根據熱負荷計算所需換熱面積，確定盤管管徑、圈數、間距。管徑越小、圈數越多，換熱面積越大，但需平衡流體阻力；間距需避免盤管間“熱屏蔽”效應，通常取管徑的2-3倍。

結構與尺寸設計（適配容器與流態）

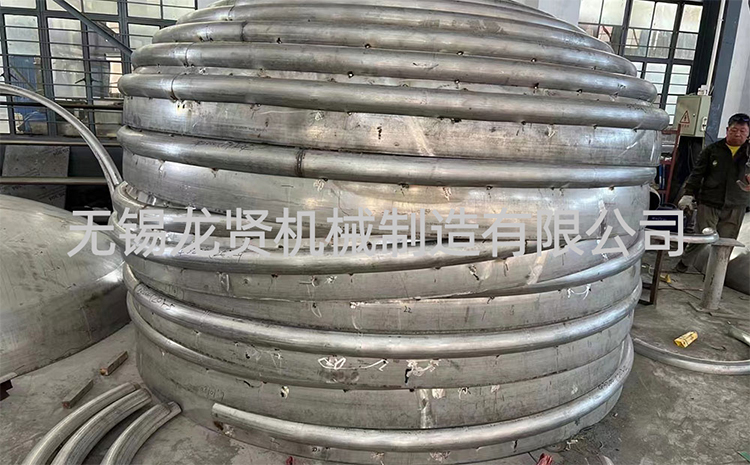

封頭匹配度：盤管的弧形曲率需與容器封頭曲率一致（圓形封頭適配圓形盤管，錐形封頭適配錐形盤管），保證盤管與封頭緊密貼合，減少間隙熱阻；盤管外徑需小于封頭內徑50-100mm，預留安裝與物料流動空間。

盤管成型參數：彎曲半徑R≥3倍管徑（D），避免過小彎曲導致管壁起皺、減??；小口徑盤管（φ≤10mm）建議采用冷彎+定型工藝，大口徑厚壁盤管（φ≥50mm）需熱彎防止開裂。

接管與法蘭設計：接管位置需避開封頭應力集中區，法蘭規格需匹配管內介質壓力與溫度，優先選用國標法蘭（如HG/T20592），確保密封可靠；多接管設計需對稱布局，避免流體偏流。

材質選型（兼顧性能與成本）

主流材質選擇：常規中性介質選304不銹鋼（成本低）；強腐蝕介質選316L不銹鋼；高溫強腐蝕選鎳基合金/鈦材；低壓工況可選用有縫盤管，高壓潔凈工況用無縫盤管。

材質兼容性：確保盤管材質與容器封頭材質焊接性良好（如304盤管配304封頭），避免異種鋼焊接產生晶間腐蝕。

工藝與制造設計（保障質量與可靠性）

連接工藝：食品/制藥行業優先選液壓脹接（無焊縫死角，易清潔）；化工高壓工況選全熔透焊接+無損檢測（PT/RT探傷，合格率≥99.9%）；禁止采用點焊等非密封連接方式。

表面處理：工業級需酸洗鈍化防腐蝕；食品/半導體級需電解拋光，降低內壁粗糙度，減少介質殘留；高溫工況需表面氧化皮，避免換熱效率下降。

應力：盤管成型后需進行退火處理，彎曲產生的內應力；焊接后需做去應力回火，防止使用過程中開裂。

安裝與維護設計（降低后期成本）

支撐結構：設計可拆卸支架或定位塊，固定盤管位置，防止運行時因流體沖擊振動；支架材質需與盤管材質一致，避免電偶腐蝕。

檢修空間：預留清洗口、檢測口，方便后期在線清洗（CIP）或無損檢測；對于易結垢介質，可設計可拆卸盤管，便于維護更換。

標準與合規性（滿足行業要求）

遵循國標GB150《壓力容器》、GB/T14976《流體輸送用不銹鋼無縫鋼管》，或標準ASMEVIII；食品/領域需符合GMP、FDA認證；船用領域需通過船級社（DNV/LR）認證。

設計避坑要點

避免盲目追求大換熱面積：過密盤管會導致流體阻力激增，能耗上升，需通過CFD仿真優化流道。

忽視腐蝕余量：腐蝕性介質工況下，未預留余量會導致盤管壽命縮短50%以上。

彎曲半徑過?。汗鼙跍p薄率過10%時，耐壓能力會大幅下降，需嚴格控制彎曲工藝。
