更新時間：2025-12-22 點擊:63次封頭盤管在換熱設備中的工作原理，本質是基于間壁式換熱，通過盤管管壁作為傳熱介質，實現管內流體與容器內物料的熱量傳遞，同時依托封頭弧形結構與螺旋盤管的流道設計，強化換熱效率。具體可拆解為三個核心環節：
一、熱量傳遞的核心路徑：間壁式熱交換

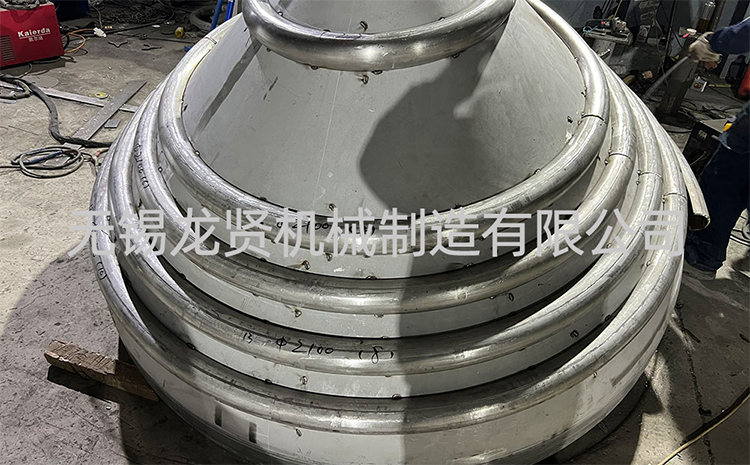

封頭盤管的盤管本體焊接/脹接在容器封頭內側，形成“管內流體→盤管管壁→容器內物料”的熱量傳遞鏈條：
管程側（盤管內部）：加熱介質（如蒸汽、導熱油）或冷卻介質（如冷水、冷凍鹽水）在盤管內高速流動，攜帶的熱量通過對流換熱傳遞到盤管內壁。
管壁傳導：不銹鋼等材質的盤管管壁導熱系數高，熱量從內壁快速傳導至外壁（導熱過程）。
殼程側（容器內部）：容器內的待加熱/冷卻物料與盤管外壁接觸，通過對流換熱+熱輻射吸收或釋放熱量，終實現物料溫度的控制。
二、封頭結構與盤管設計的強化換熱作用
封頭盤管的換熱效率遠普通直管，關鍵在于結構對流體流態的優化：
弧形封頭的湍流誘導
容器封頭呈弧形，物料在封頭區域流動時，會因弧形壁面產生擾動，打破物料與盤管外壁的邊界層（靜止的薄層流體，會阻礙熱量傳遞），使物料與管壁充分接觸，提升殼程側的對流換熱系數。
螺旋盤管的流道優勢
螺旋盤管的彎曲結構會讓管內流體產生二次流（垂直于主流方向的環流），破壞管內流體的層流邊界層，形成湍流狀態，湍流的擾動作用能大幅提升管程側的換熱效率（湍流換熱系數是層流的3-5倍）。
螺旋盤管密集排列，大化了管壁與物料的接觸面積，在封頭有限的空間內，實現單位體積換熱面積的翻倍。
三、換熱過程的調控邏輯
封頭盤管的換熱效果可通過流體參數與結構參數靈活調控，適配不同工況需求：
流量調控：增大管內介質流速，可強化管程湍流程度，提升換熱效率；反之減小流速，可降低換熱強度，控溫。
溫差調控：管內介質與容器物料的溫差越大，熱量傳遞速率越快；實際應用中可通過調節管內介質溫度（如蒸汽壓力、冷水溫度）控制換熱速率。
結構適配：針對高粘度物料（如糖漿、漿料），可設計大圈徑、疏間距的盤管，減少物料流動阻力；針對腐蝕性物料，選用316L/鈦材盤管，兼顧換熱與耐腐性。
典型應用場景的原理示例
反應釜加熱：管內通入導熱油（溫度150℃），熱量經盤管管壁傳遞給釜內物料，弧形封頭誘導物料湍流，使物料均勻升溫至反應溫度。
儲罐冷卻：管內通入冷凍鹽水（溫度-10℃），吸收儲罐內物料的熱量，螺旋盤管的二次流強化管程換熱，快速將物料溫度降至儲存要求。
